魏德米勒接線端子的連接技術

作者：魏德米勒代理來源：http://m.juw7.com/ 發布時間：2023-02-20 15:47:22 點擊：

魏德米勒接線端子在電力自動化連接系統中的出現方便了日常操作和維護，其簡單的結構和強大的通用性可以為行業合作伙伴提供數千種解決方案。當所連接的端子因斷開而短路時，魏德米勒端子的應用優勢立即顯現，斷電后可立即將燒壞的端子取出，更換同類型的新端子，整體維護時間大大減少。

作為終端本身，魏德米勒接線端子主要包括以下連接技術：

1.螺絲連接

螺絲連接是使用螺絲接線端子的一種連接方式，鄭州盛世開元自動化設備提醒您注意連接線的較大最小截面積和不同規格螺絲的較大允許擰緊扭矩.

2.焊接

焊接是最常見的焊接類型。焊料連接中最重要的是焊料表面和焊料表面之間的金屬連續性。因此，可焊性對于冷壓端子很重要。接線端子焊接端最常見的鍍層是錫合金、銀和金。引線觸點包括焊接接線片、鉆孔接線片和用于常見焊接端的帶槽接線片。針孔接頭有一個用于共同焊接端的鉆孔弧形槽口。

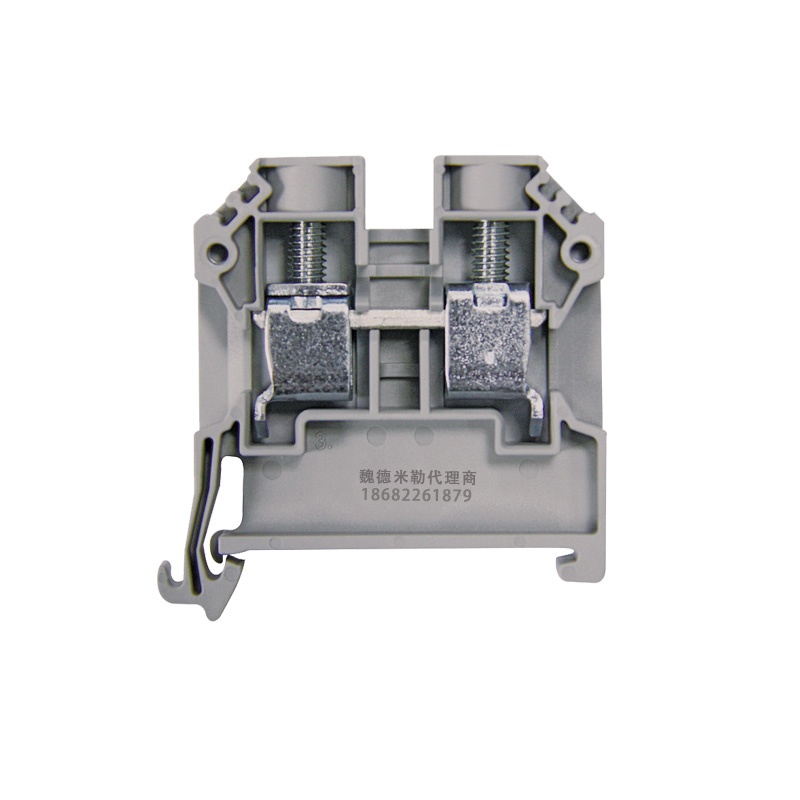

魏德米勒接線端子的連接技術

3. 壓接

壓接是一種在指定范圍內壓縮和置換金屬并將電線連接到觸點對的技術。良好的壓接連接會產生金屬往復流動，導致電線和觸點相對于材料對稱變形。這種連接方式類似于冷焊連接，可以實現更好的機械強度和電氣連續性，并能承受更惡劣的環境條件。一般認為使用正確的壓接連接比焊接好，特別是在大電流應用中，應使用壓接。壓接需要使用特殊的壓接鉗或自動或半自動壓接機。接觸對的線筒必須根據冷壓結束時的線材截面正確選擇。壓接是永久性連接，只能使用一次。

電力行業對端子的要求是：

插入力必須穩定，插入不困難或插入一定次數后接觸電阻增大，這是對電力系統繼電保護的特殊要求。

因此，夾片必須具有一定的導電性、彈性模量和抗拉強度，外殼強度必須好，長座端子不得彎曲，阻燃性必須達到UL94 V-0，金屬表面必須有堅固的耐腐蝕性能；

絕緣材料必須具有高阻燃性和絕緣等級，在電氣流量、螺絲扭矩、防塵、螺距公差和外觀方面有魏德米勒端子。（請注明文章出處：http://m.juw7.com/）
